Герметичность фланцевого соединения — это основа безопасности и эффективности любого трубопровода, будь то система водоснабжения, паропровод высокого давления или химическое производство. Ключевую роль в этом играет, казалось бы, простая деталь — фланцевая прокладка. Неправильный выбор материала или типа прокладки может привести к утечкам, авариям и дорогостоящим простоям. В этой статье мы подробно разберем, какие бывают прокладки, из каких материалов изготавливаются и как сделать правильный выбор.

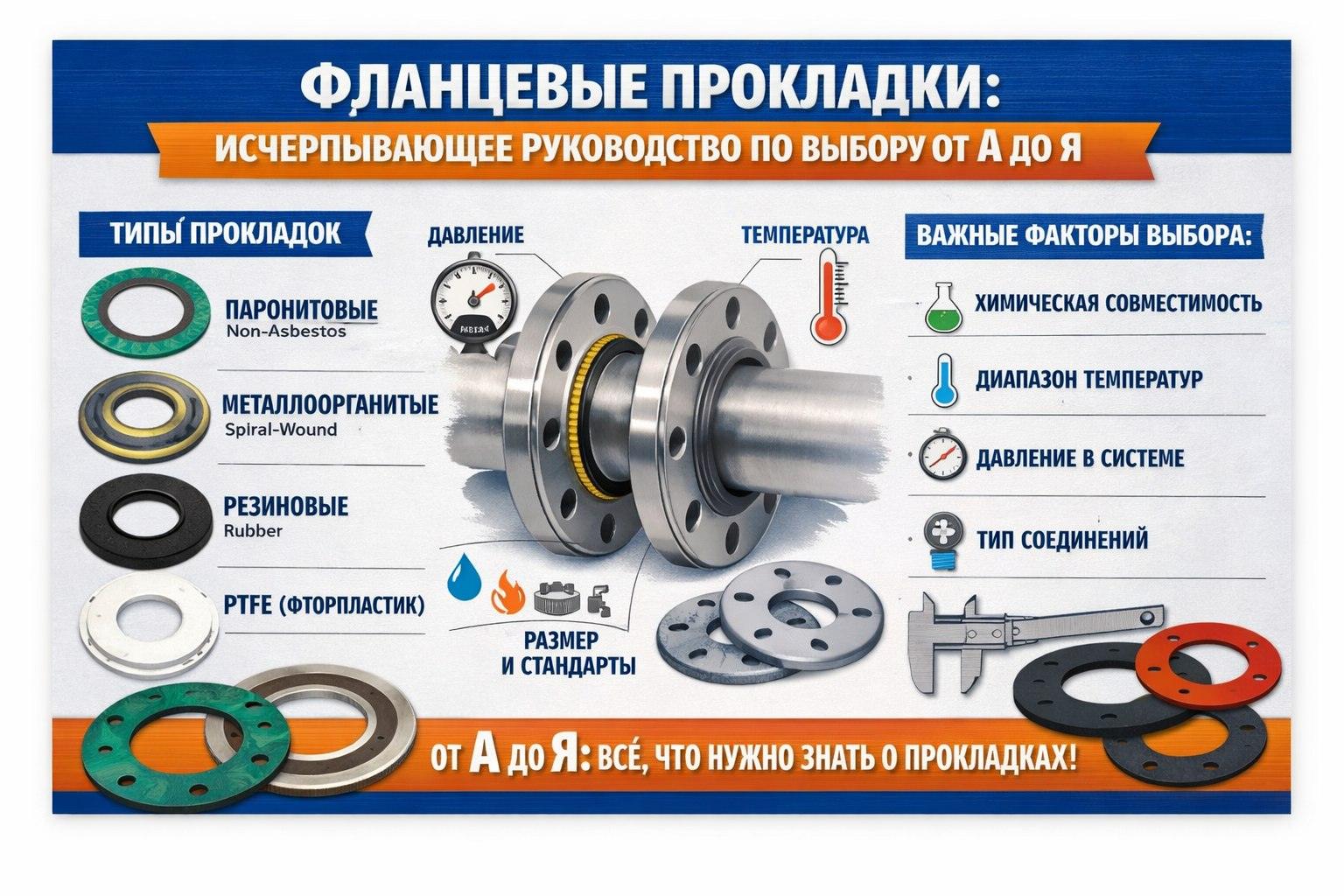

Классификация по материалу изготовления
Все многообразие фланцевых прокладок можно разделить на три основные категории :

  1. Неметаллические прокладки: Это самый распространенный и экономичный вид. Они изготавливаются из резины, паронита, картона, графита или тефлона (ПТФЭ). Идеально подходят для систем с невысоким давлением и температурой, транспортирующих воду, пар, нейтральные газы или слабоагрессивные среды.
  2. Металлические прокладки: Используются в условиях экстремально высоких давлений и температур. К ним относятся прокладки линзовые, овального и восьмиугольного сечения. Они обеспечивают максимальную надежность, но требуют высокой точности обработки уплотнительных поверхностей фланцев и больших усилий затяжки .
  3. Комбинированные (полуметаллические) прокладки: Сочетают прочность металла и эластичность неметаллического наполнителя. Самые популярные представители — спирально-навитые прокладки, состоящие из металлической ленты и мягкого наполнителя (графита, ПТФЭ), а также прокладки в металлической оболочке . Они отлично работают в широком диапазоне температур и давлений, компенсируя деформации и вибрации.

Конструктивные особенности и типы
Помимо материала, прокладки различаются по конструкции :

  • Плоские прокладки: Простейшая форма, вырезаемая из листового материала. Подходят для фланцев с плоской уплотнительной поверхностью.
  • Спирально-навитые прокладки: Обеспечивают высокую упругость и надежность. Часто оснащаются наружным центрирующим кольцом для удобства монтажа.
  • Зубчатые прокладки (Kammprofile): Имеют металлическую основу с концентрическими зубцами, покрытую мягким уплотнительным материалом. Обеспечивают очень надежное уплотнение благодаря эффекту "клина".
  • Прокладки для фланцев под кольцевое уплотнение (RTJ): Металлические прокладки овального или восьмиугольного сечения для соединений "шип-паз".

Критерии выбора: на что обратить внимание?
Выбор подходящей прокладки — это ответственная инженерная задача. Вот алгоритм, который поможет не ошибиться :

  1. Анализ рабочей среды: Что течет по трубам? Агрессивные химикаты требуют химически стойкого ПТФЭ, для воды и пара отлично подходит паронит или резина.
  2. Температура и давление: Это ключевые параметры. Для умеренных условий подойдут неметаллы, для высоких — комбинированные или металлические решения. Например, спирально-навитые прокладки отлично держат высокое давление, а графитовые — экстремальные температуры .
  3. Тип фланца и его уплотнительной поверхности: Убедитесь, что прокладка подходит к вашему типу фланца (плоский, вогнуто-выпуклый, под прокладку овального сечения). Несоответствие геометрии сведет на нет все усилия.
  4. Соответствие стандартам: При выборе ориентируйтесь на актуальные ГОСТы, особенно для ответственных узлов. Например, стандарты ГОСТ 28759 (серии 7-11) регламентируют конструкцию и размеры прокладок для сосудов и аппаратов .

Заключение
Мир фланцевых прокладок разнообразен. Универсального решения не существует, поэтому так важно понимать условия эксплуатации вашего оборудования. Наши специалисты всегда готовы помочь вам подобрать оптимальную прокладку, которая прослужит долго и обеспечит полную герметичность вашего трубопровода.
