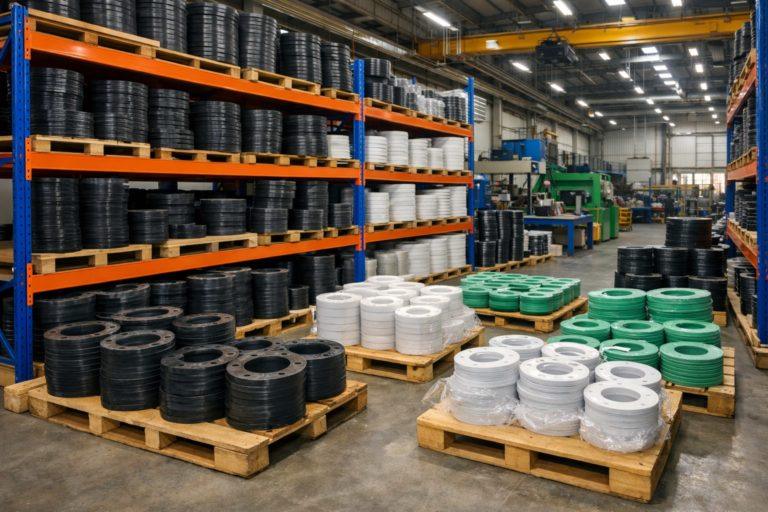

Фланцевые прокладки

Для любого производства, эксплуатирующего трубопроводные системы, вопрос качества фланцевых прокладок стоит на одном из первых мест по значимости. Будь то магистраль подачи пара высокого давления, нефтепровод, газовые коммуникации или технологическая обвязка с агрессивными средами — именно в этих узлах скрыт наибольший потенциал для аварий и производственных потерь.

Опытные специалисты знают: даже незначительная, на первый взгляд, утечка — это не просто капля в минуту. Это прямые финансовые убытки от потери продукта, риск для экологии и безопасности персонала, а также неизбежные затраты на внеплановые остановки и ремонты.

Компания «ProkladkaSpb» — это производственная площадка, специализирующаяся на выпуске уплотнительных прокладок для фланцевых и других соединений. Мы не перепродаем чужие изделия, а производим их сами, гарантируя полное соответствие стандартам и возможность закрыть самые нестандартные задачи наших заказчиков.

Основа основ: что нужно знать о ГОСТ 15180-86 и типах уплотнений

Государственный стандарт 15180-86 — это стройная система, описывающая параметры плоских эластичных прокладок. Он охватывает изделия, рассчитанные на работу под давлением от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²) и предназначенные для условных проходов от 10 до 3000 мм. Стандарт распространяется на соединения арматуры, деталей трубопроводов и самих труб.

Пять конструктивных исполнений: А, Б, В, Г и Д

Основная задача при подборе — правильно определить тип уплотнительной поверхности вашего фланца. Именно от этого зависит, какое исполнение прокладки заказывать.

• Исполнение А. Наиболее востребованный вариант. Применяется для фланцев с уплотнительной поверхностью, имеющей соединительный выступ. Это классическая, самая распространенная конструкция.
• Исполнения Б и В. Разработаны для фланцев, чья поверхность подготовлена под прокладку. Они обеспечивают более надежную фиксацию уплотнительного кольца.
• Исполнение Г. Специализированный тип, используемый в паре с фланцами, имеющими поверхность под прокладку овального или восьмигранного сечения. Характерны для оборудования, работающего при экстремально высоких давлениях.
• Исполнение Д. Комбинированное решение, которое применяется в специфических узлах, сочетающих признаки разных типов.

Выбор правильного исполнения исключает риск перекоса и гарантирует, что материал прокладки будет обжиматься равномерно по всей площади. Обратите внимание на маркировку: обозначения типа ПОН, ПМБ или ТМКЩ — это не типоразмеры, а указания на материал изделия. Например, ПОН расшифровывается как «паронит общего назначения».

Как быстро сориентироваться в выборе исполнения?

1. Визуальный осмотр: посмотрите на торец фланца. Если на нем есть четко выраженный выступ по внутреннему кругу — вам нужно исполнение А.
2. Изучение чертежа: если поверхность фланца имеет паз или впадину, куда должна «лечь» прокладка, выбирайте между исполнениями Б, В или Г.
3. Учет рабочих параметров: для сред с давлением выше 4,0 МПа (40 кгс/см²) предпочтение чаще отдают исполнениям Б, В и Г. Они создают эффект «замка», препятствующий выдавливанию материала.
4. Консультация с технологами: если документация утеряна или вызывает сомнения, наши специалисты всегда готовы помочь определить тип межфланцевого уплотнения.
5. Проверка маркировки: в рабочей документации искомая позиция часто обозначается как «прокладка фланцевая ГОСТ» с указанием нужного исполнения (А, Б, В…).

Материалы для уплотнений: от паронита до фторопласта

Среда, температура и давление диктуют выбор материала. Универсального решения для всех случаев не существует. Именно поэтому наш производственный ассортимент включает изделия из нескольких базовых групп материалов.

Паронит и его разновидности (ПОН, ПМБ)

Паронит — композитный материал на основе асбестового волокна, каучука и наполнителей. Он оптимально сочетает цену, термостойкость и химическую инертность к широкому спектру сред.

• Паронит общего назначения (ПОН). Стандарт для систем с водой, паром, воздухом, инертными газами и аммиаком. Материал уверенно работает при температурах до +450°С.
• Паронит маслобензостойкий (ПМБ). Разработан для контакта с нефтепродуктами, маслами, жидким топливом и органическими растворителями. Сохраняет свойства при температурах до +400°С.
• Прокладки из паронита любого типа отличаются стабильностью формы и способностью компенсировать небольшие неровности фланцев.

Резиновые смеси (ТМКЩ, МБС, пищевая)

• ТМКЩ (тепломорозокислотощелочестойкая). Универсальная резина для систем водоснабжения, отопления и вентиляции. Выдерживает перепады температур от -60°С до +200°С и устойчива к слабым растворам кислот и щелочей.
• МБС (маслобензостойкая). Не разрушается при контакте с маслами, бензином, керосином и другими углеводородами.
• Пищевая резина. Специальный состав, разрешенный для контакта с пищевыми продуктами. Гигиенична, не впитывает запахи и легко моется.

Фторопласт-4 (Ф-4)

Если среда настолько агрессивна, что разрушает и резину, и паронит, выбор очевиден — фторопласт. Этот материал обладает уникальной химической стойкостью практически ко всем известным кислотам, щелочам и растворителям и незаменим в химической промышленности.

Рекомендации по выбору материала в зависимости от рабочей среды

Размерный ряд: от малых диаметров до гигантских сечений

Зная условный проход (Ду) вашего трубопровода и рабочее давление (Ру), вы легко определите все необходимые размеры по таблицам стандарта. В нашей номенклатуре представлены изделия на все случаи — вплоть до Ду 3000.

Зависимость наружного диаметра прокладки от давления (исполнение А)

Пример оформления заказа: «Требуется прокладка А-150-16 ПОН ГОСТ 15180-86». Это означает: исполнение А, Ду 150 мм, Ру 1,6 МПа (16 кгс/см²), материал — паронит ПОН.

Критерии выбора: на что обратить внимание специалисту

Соответствие классу прочности фланца

Не всегда прокладка, идеально подходящая по размерам, будет корректно работать в паре с конкретным фланцем. Слишком жесткая прокладка (например, из толстого фторопласта) на фланце из низкопрочного чугуна может потребовать такого усилия затяжки, которое приведет к разрушению «зеркала» или самого фланца.

Толщина прокладок

Тонкие прокладки требуют более качественной подготовки поверхности фланцев, но они менее подвержены выдавливанию под высоким давлением. Более толстые — лучше компенсируют неровности, но могут «плыть» под нагрузкой. Мы всегда готовы обсудить оптимальную толщину для ваших условий эксплуатации.

Температурные режимы и старение материала

Необходимо учитывать не только номинальную температуру среды, но и ее колебания. Резкие перепады (термоциклы) могут приводить к ослаблению затяжки соединения. Особенно это критично для паронитовых уплотнений, которые со временем могут давать усадку — в таких случаях может потребоваться контрольная подтяжка после выхода на рабочий режим.

Типичные ошибки при подборе прокладок

1. Игнорирование типа фланца: заказ прокладки исполнения А для фланца с пазом — гарантия того, что прокладка не будет центрироваться и может быть выдавлена.
2. Путаница с размерами при разных давлениях: ошибочно полагать, что прокладка Ду 50 имеет один и тот же наружный диаметр для Ру 10 и Ру 40.
3. Неверный выбор материала по среде: использование обычной прокладки ПОН в среде с высоким содержанием ароматических углеводородов приведет к ее быстрому разрушению.
4. Экономия на качестве: покупка уплотнений непонятного происхождения чревата использованием некондиционных материалов.
5. Пренебрежение условиями хранения: даже качественные прокладки теряют свойства при неправильном хранении (под прямыми солнечными лучами, во влажности, рядом с нагретыми поверхностями).

Прямые поставки от производителя: надежность и экономия

Решение сотрудничать с заводом-изготовителем «ProkladkaSpb» дает вашему предприятию ряд стратегических преимуществ. Мы не просто продаем товар — мы обеспечиваем бесперебойную работу ваших узлов и агрегатов.

Почему выгодно и надежно работать с нами?

• Собственная производственная база. Мы не зависим от графиков поставок чужих складов. Любая позиция изготавливается на нашем оборудовании в кратчайшие сроки.
• Строгий входной контроль. Каждая партия листового материала (паронит, резина, фторопласт) проверяется на соответствие сертификатам и заявленным характеристикам.
• Индивидуальный подход. Производим прокладки для фланцевых соединений по эскизам и чертежам заказчика, решая уникальные технические задачи.
• Отсутствие посреднических наценок. Покупая напрямую у производителя, вы платите только за материал и работу.
• Глубокая экспертиза. Наши технологи готовы проконсультировать по любым вопросам: от подбора аналогов импортных материалов до расчета оптимальной геометрии уплотнения.

Герметичность фланцевых соединений — это фундамент безопасной и рентабельной эксплуатации трубопроводных систем. Понимание нюансов стандарта ГОСТ 15180-86, правильный выбор материала и конструктивного исполнения прокладки позволяют минимизировать риски и продлить срок службы оборудования.

Обеспечьте надежность ваших коммуникаций уже сегодня. Свяжитесь с нами удобным для вас способом, чтобы сделать заказ или получить квалифицированную консультацию по подбору. Работайте с профессионалами — работайте с «ProkladkaSpb».
