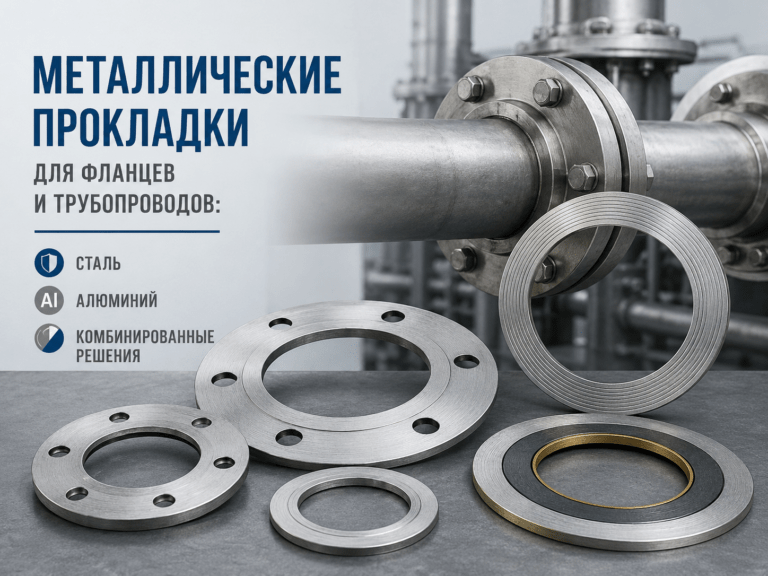

Металлические прокладки для фланцев и трубопроводов: сталь, алюминий, комбинированные решения

Введение: когда резины и паронита недостаточно

В условиях высоких давлений (от 50 до 300 атм) и температур свыше 400°C эластомеры и паронит перестают работать. Тогда на сцену выходят стальные прокладки – жёсткие, несжимаемые, термостойкие. Они используются в магистральных трубопроводах, химических реакторах, турбинах, двигателях внутреннего сгорания.

В этой статье:

виды металлических прокладок (плоские, гофрированные, спирально-навитые, зубчатые);
материалы: стали 08Х18Н10, Ст3, оцинковка, алюминий, медь;
применение для фланцевых соединений и трубопроводов;
комбинированные резиново-стальные прокладки;
где заказать стальные прокладки в СПб.

1. Типы металлических прокладок по конструкции

1.1 Плоские стальные прокладки

Самый простой тип – вырезанный из листа стали круг или прямоугольник с отверстиями под болты. Используются для низких и средних давлений (до 40 атм), если поверхность фланцев хорошо обработана.

Материалы: сталь Ст3 (общего назначения), нержавейка 12Х18Н10Т, алюминий, медь.

Толщина: от 0,5 до 5 мм. Чем толще, тем лучше компенсирует неровности фланцев.

1.2 Гофрированные (рифлёные) металлические прокладки

На поверхности прокладки формируются концентрические канавки. При затяжке они «врезаются» в материал фланца, создавая лабиринтное уплотнение. Такие стальные прокладки для фланцев выдерживают давление до 100 атм.

1.3 Спирально-навитые прокладки

Самый современный тип. Состоят из металлической ленты (нержавейка) и мягкого наполнителя (графит, фторопласт). Металл обеспечивает прочность, наполнитель – герметичность. Работают при температурах от -200 до +600°C и давлении до 250 атм. Идеальны для нефтегазовых и химических трубопроводов.

1.4 Зубчатые (окантованные) прокладки

Металлическое кольцо с зубьями на рабочей поверхности. При затяжке зубья пластически деформируются и заполняют микронеровности фланца. Применяются в вакуумных системах и при высоких температурах.

1.5 Комбинированные резиново-стальные прокладки

В основе – стальное перфорированное кольцо, которое с двух сторон покрыто резиной (NBR или EPDM). Такая конструкция сочетает прочность стали и эластичность резины. Идеальна для межфланцевых прокладок в системах водоснабжения и отопления, где нужен долгий срок службы без перетяжки болтов.

2. Материалы металлических прокладок

Материал	Температура	Среда	Применение
Сталь Ст3 (углеродистая)	до +400°C	Вода, пар, воздух	Трубопроводы общего назначения
Нержавеющая сталь 08Х18Н10 (AISI 304)	до +600°C	Кислоты, щёлочи, пищевые среды	Химическая, пищевая промышленность
Нержавейка 12Х18Н10Т (AISI 321)	до +650°C	Высокотемпературные агрессивные среды	Теплообменники, печи
Алюминий	до +150°C	Мягкие среды, не термостойкие	Низкотемпературные фланцы
Медь	до +300°C	Окислительные среды	Сжатый воздух, вакуум

Прокладки из стали могут быть с покрытием (цинк, кадмий) для защиты от коррозии.

3. Применение металлических прокладок в трубопроводах

3.1 Фланцевые соединения стальных труб

При строительстве прокладки трубопроводов из стальных труб используются повсеместно. Например, на фланцы Ду 50-2000 мм ставят спирально-навитые прокладки. Они не текут даже при перепадах температуры.

3.2 Межфланцевые прокладки для арматуры

Задвижки, клапаны, фильтры монтируются между фланцами с помощью межфланцевых прокладок. Здесь часто применяются резиново-стальные прокладки – они удобны монтажом и не требуют высокой точности центровки.

3.3 Высокотемпературные узлы

Турбины, печи, дымососы – там нужны только цельнометаллические прокладки из жаропрочных сплавов.

4. Преимущества заказа стальных прокладок у производителя в СПб

Наша компания производит прокладки из стали и алюминия на современном оборудовании:

Лазерная резка металла – точность ±0,05 мм, без заусенцев.
Гибка, штамповка, фрезеровка сложных профилей.
Нанесение покрытий (оцинковка, никелирование).

Что мы можем сделать:

Плоские стальные прокладки любого размера – от Ø5 мм до Ø2000 мм.
Гофрированные и зубчатые прокладки по вашим чертежам.
Спирально-навитые прокладки с наполнителем из графита или PTFE.
Резиново-стальные прокладки – на клею или с перфорацией.

Цены на прокладку стальную зависят от материала, толщины и сложности. Например, простая круглая прокладка из стали Ст3 толщиной 2 мм может стоить от 50 рублей за штуку (при заказе от 100 шт.). Все расчёты делаем быстро – достаточно прислать чертёж.

5. Как правильно выбрать металлическую прокладку

Определите рабочее давление – до 40 атм можно брать плоскую сталь; до 100 атм – гофрированную; выше – спирально-навитую.
Температура – если выше 400°C, нужна нержавейка или специальные сплавы.
Среда – для воды и пара достаточно Ст3, для кислот – только нержавейка.
Состояние фланцев – если фланцы старые и неровные, лучше взять мягкую комбинированную прокладку или спирально-навитую.
Проконсультируйтесь с нами – мы поможем избежать ошибок.

Заключение

Металлические прокладки – это надёжность там, где другие материалы сдаются. Стальные прокладки для фланцев, алюминиевые и комбинированные резиново-стальные решения – полный спектр вы найдёте в компании «ПрокладкаСПб». Мы производим любые типы под заказ, включая межфланцевые прокладки и прокладки для трубопроводов из стальных труб. Запросите коммерческое предложение прямо сейчас!
